DIY : Réalisons un vaisselier style industriel marin !

Vous cherchez un vaisselier original, robuste, mais sans vous lancer dans de la soudure compliquée ? Je vous propose de fabriquer un vaisselier style industriel marin à partir d’un simple caisson en pin. Nous verrons le débit, l’assemblage, la pose des portes et les petits détails métalliques qui lui donnent tout son caractère.

Construisez un caisson en pin de 1 500 × 450 × 760 mm, divisez-le en trois compartiments, ajoutez trois portes et quatre pieds de 90 mm, puis habillez les angles avec des cornières en aluminium. Vous obtenez un vaisselier de 850 mm de haut, sans soudure ni assemblage compliqué.

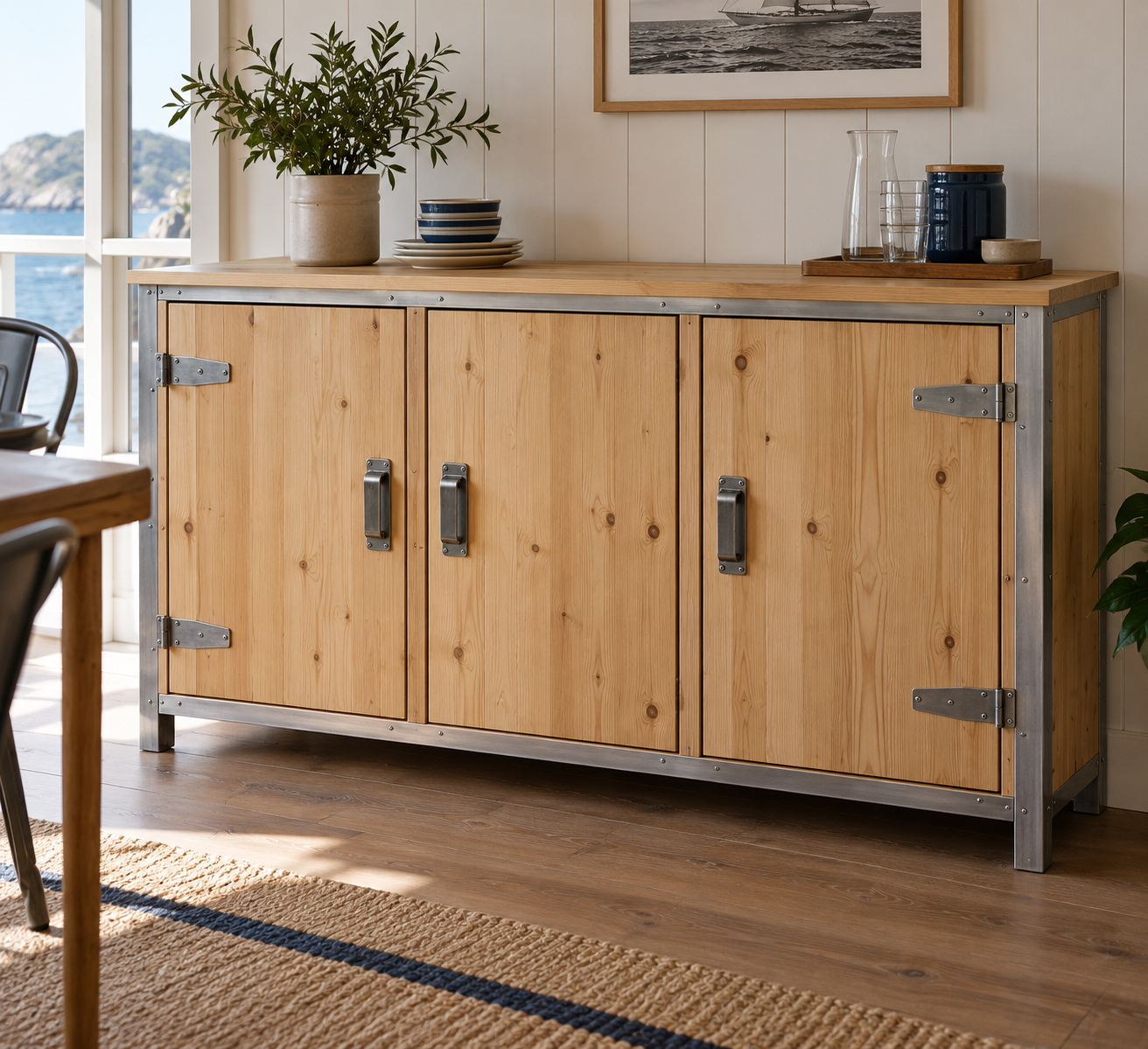

Un vaisselier style industriel marin simple à fabriquer

Le principe de construction et le niveau requis

Le principe est volontairement simple : nous allons fabriquer une grande caisse rectangulaire, la diviser en trois compartiments, puis poser trois portes plates. Le côté « atelier naval » vient ensuite, avec des charnières apparentes, des fermetures métalliques et quelques cornières en aluminium.

Autrement dit, le métal sert surtout d’HABILLAGE. Vous n’avez pas besoin de savoir souder, cintrer de l’acier ou réaliser des assemblages de menuiserie savants. Si vous savez mesurer, prépercer et visser proprement, ce projet est à votre portée.

Une scie circulaire ou plongeante facilite le travail. Mais vous pouvez aussi faire découper les panneaux en magasin. C’est même une bonne solution si vous manquez de place ou si votre scie a tendance à partir se promener toute seule (ça arrive plus souvent qu’on ne l’avoue).

Si vous débutez, je vous conseille aussi de jeter un œil à cette présentation des principaux outils de menuiserie.

Les dimensions finales du meuble

Le vaisselier terminé mesure :

• 1 500 mm de largeur ;
• 450 mm de profondeur pour le corps ;
• 760 mm de hauteur pour le caisson ;
• 850 mm de hauteur totale avec des pieds de 90 mm.

Ces proportions donnent un meuble bas et large, à mi-chemin entre le buffet et le vaisselier. Il peut accueillir des assiettes, des verres, du linge de table ou quelques plats assez encombrants.

Un style marin, oui… mais pour un meuble d’intérieur

Attention au vocabulaire : nous fabriquons un meuble inspiré du mobilier naval, pas un meuble destiné à vivre sur le pont d’un bateau. Le pin, les charnières et les fixations proposés ici conviennent à un intérieur sec.

Pour obtenir le bon style, inutile d’ajouter des ancres, des cordages et trois bouées de sauvetage. On tomberait vite dans le décor de restaurant de bord de mer. Je préfère un mélange plus discret : pin naturel, métal brut, quincaillerie visible et lignes fonctionnelles.

Ce vaisselier n’est pas conçu pour une terrasse non couverte, une salle très humide ou une utilisation en milieu salin. Pour ces conditions, il faudrait revoir le choix du bois, des vis, de la colle et de toute la quincaillerie.

Le matériel et le plan de débit à préparer

Les panneaux de pin de 18 mm à découper

Toutes les pièces principales sont prévues en pin de 18 mm. Voici le plan de débit complet :

Pièce	Quantité	Dimensions en mm
Côtés	2	760 × 450
Dessus et dessous	2	1 464 × 450
Séparations verticales	2	724 × 450
Étagères	3	474 × 400
Portes	3	470 × 718

Le dessus et le dessous sont placés entre les deux côtés. Leur longueur est donc calculée ainsi : 1 500 − 18 − 18 = 1 464 mm.

Les deux séparations mesurent 724 mm de haut, soit 760 − 18 − 18. Une fois en place, elles forment trois ouvertures théoriques de 476 mm de largeur.

Les pieds, charnières et éléments métalliques

Pour la quincaillerie, prévoyez :

• quatre pieds métalliques à platine de 90 mm ;
• éventuellement un cinquième pied central ;
• six charnières apparentes, soit deux par porte ;
• trois poignées et trois loqueteaux magnétiques ;
• ou trois fermetures à grenouillère à la place ;
• des cornières en aluminium de 20 × 20 ou 25 × 25 mm, épaisses d’environ 1,5 à 2 mm ;
• des vis à bois et de petites vis adaptées aux profilés métalliques.

Pour habiller les quatre angles verticaux, il faut quatre longueurs de cornière de 760 mm. Vous pouvez également prévoir deux profilés horizontaux pour souligner le haut et le bas de la façade. Leur longueur exacte sera relevée directement sur le meuble assemblé.

Les outils et produits de finition nécessaires

Rassemblez le matériel avant de commencer. Cela évite de chercher un foret avec un panneau de 1,50 m en équilibre sur l’établi… situation peu glorieuse, mais bien connue.

• un mètre, un crayon et une grande équerre ;
• une perceuse-visseuse avec forets à bois et à métal ;
• une scie circulaire, plongeante ou un service de découpe ;
• une scie à métaux et une lime douce ;
• plusieurs serre-joints ;
• du papier abrasif grain 120, puis 180 ou 240 ;
• une huile, une cire ou un vernis mat ;
• de la colle à bois, facultative mais utile.

Ajoutez des lunettes de protection lorsque vous coupez l’aluminium. Les petits copeaux métalliques ont un talent particulier pour aller là où il ne faut pas.

Pourquoi vérifier l’épaisseur réelle du bois avant de couper

Un panneau vendu comme faisant 18 mm n’est pas toujours rigoureusement à 18,00 mm. Une petite variation suffit à modifier la hauteur des séparations, la longueur du dessus ou le jeu autour des portes.

MESUREZ donc l’épaisseur réelle de vos panneaux avant de valider le débit. Si elle diffère, recalculez les pièces placées entre deux panneaux. Et si vous faites découper le bois en magasin, contrôlez également les diagonales des pièces et l’état des chants avant de repartir.

Assembler le caisson et ses trois compartiments

Monter les côtés, le dessus et le dessous

Travaillez sur un sol plat ou sur de bons tréteaux. Disposez les deux côtés, puis placez le dessus et le dessous de 1 464 mm entre eux. Repérez les points de vissage, prépercez et fraisez légèrement les entrées pour que les têtes de vis ne dépassent pas.

Le préperçage est important dans le pin, surtout près d’un chant. Sans lui, le bois peut se fendre au dernier tour de vis. Vous pouvez ajouter un filet de colle à bois avant l’assemblage, à condition d’être certain de vos mesures.

Pour éviter que les pièces glissent, serrez d’abord l’ensemble modérément avec des serre-joints. Posez ensuite quelques vis sans les bloquer complètement : vous garderez assez de jeu pour régler l’équerrage.

Contrôler l’équerrage grâce aux diagonales

Mesurez les deux diagonales du rectangle, d’un angle au coin opposé. Elles doivent être égales. Si l’une est plus longue, poussez doucement les angles jusqu’à retrouver la même mesure des deux côtés, puis serrez définitivement.

Ne sautez pas cette vérification. Un caisson légèrement en losange produit des ouvertures irrégulières, et les portes finissent par frotter. C’est le genre de petit défaut qui vous accompagne ensuite tous les matins au petit-déjeuner.

Comme le meuble ne possède pas de fond structurel, fixez-le au mur avec des équerres adaptées au support. Un fond mince correctement fixé peut aussi renforcer l’ensemble, mais il devra être mesuré après assemblage pour éviter toute mauvaise surprise.

Positionner les deux séparations verticales

L’espace intérieur total, séparations comprises, doit former trois compartiments de 476 mm. Depuis la face intérieure du côté gauche, marquez successivement :

• 476 mm pour le premier compartiment ;
• 18 mm pour la première séparation ;
• 476 mm pour le compartiment central ;
• 18 mm pour la seconde séparation ;
• 476 mm pour le dernier compartiment.

Tracez les positions sur le dessous et sous le plateau. Placez chaque séparation de 724 × 450 mm, contrôlez sa verticalité avec l’équerre, puis vissez à travers le dessus et le dessous après préperçage.

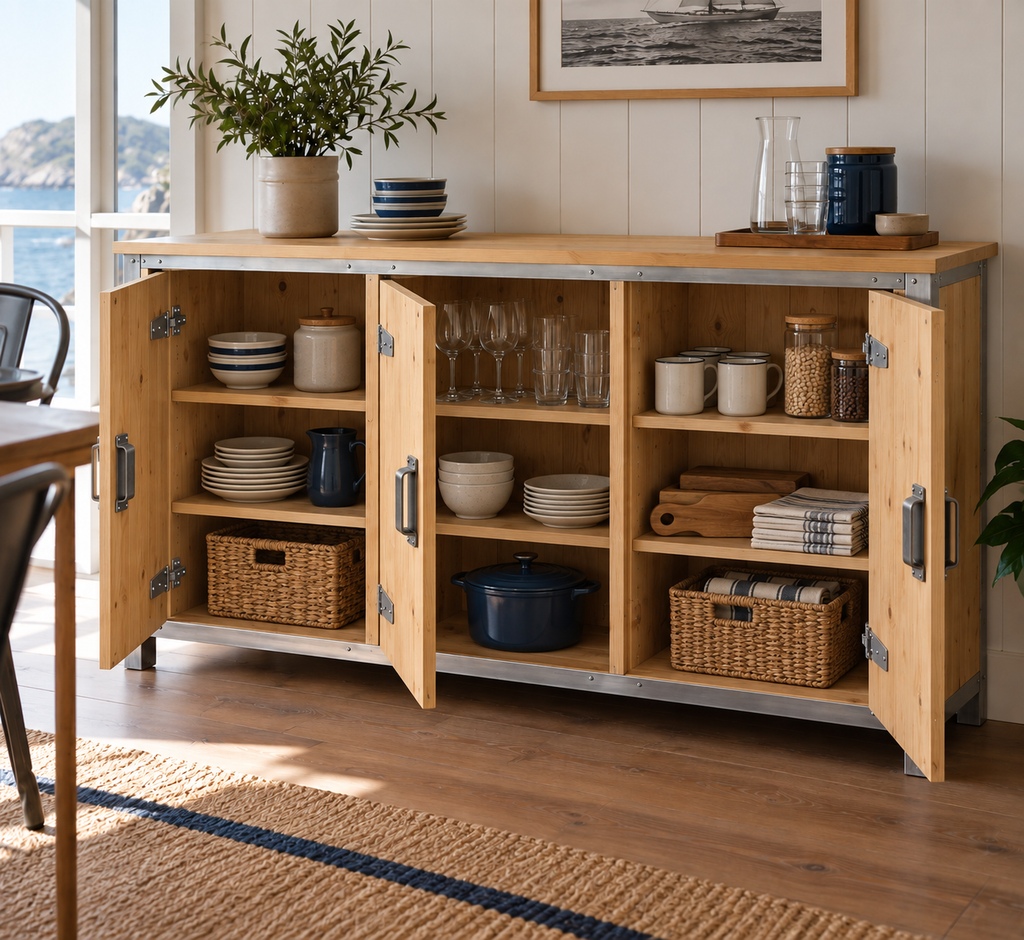

Installer une étagère dans chaque compartiment

Les trois étagères mesurent 474 × 400 mm. Les 2 mm de jeu en largeur facilitent leur installation, tandis que la profondeur réduite laisse un peu d’espace derrière la vaisselle.

Vous pouvez les poser sur des petits tasseaux vissés ou utiliser des taquets métalliques. Les tasseaux sont plus simples et supportent bien les charges. Les taquets permettent en revanche de déplacer les étagères.

Avant de choisir leur hauteur, mesurez vos assiettes, saladiers et verres. Une répartition parfaitement symétrique est jolie, certes, mais un compartiment inutilisable parce que la soupière ne rentre pas, c’est ballot.

Fabriquer et poser les trois portes

Découper trois portes identiques avec un jeu régulier

Découpez trois portes de 470 × 718 mm. Elles prennent place dans des ouvertures théoriques de 476 × 724 mm, ce qui laisse environ 3 mm de jeu sur chaque côté.

Ce jeu est indispensable : le pin travaille légèrement avec les variations d’humidité. Une porte ajustée au millimètre dans l’atelier risque donc de coincer quelques semaines plus tard.

Présenter les portes avant le perçage

Posez le caisson sur son dos et présentez les trois portes dans leurs ouvertures. Utilisez des cales de 3 mm pour obtenir des espaces réguliers. Numérotez discrètement chaque porte et son compartiment au crayon.

Si une ouverture diffère légèrement de la cote prévue, corrigez la porte correspondante avant de percer quoi que ce soit. Un léger ponçage ou un petit passage de rabot peut suffire. Pour ce dernier geste, voici comment raboter une porte proprement sans enlever trop de matière.

Aligner les six charnières apparentes

Installez deux charnières par porte. Fabriquez un petit gabarit dans une chute de bois afin de reporter exactement la même distance depuis le haut et le bas. Les six charnières resteront visibles : le moindre décalage se remarquera.

Vérifiez aussi que le modèle choisi convient à des portes rentrantes, placées dans l’ouverture du caisson. Toutes les charnières décoratives ne fonctionnent pas de la même façon. Faites un essai sur deux chutes si vous avez un doute.

Utilisez des vis plus courtes que l’épaisseur des portes. Une pointe de vis qui traverse la façade gâche assez vite l’ambiance marine.

Ajouter poignées, loqueteaux ou fermetures à grenouillère

Pour une façade sobre, posez trois poignées métalliques identiques et des loqueteaux magnétiques à l’intérieur. Pour un résultat plus industriel, choisissez des fermetures à grenouillère. Elles rappellent les coffres techniques et maintiennent les portes bien fermées.

Dans les deux cas, tracez une ligne de référence et utilisez encore un gabarit. Les poignées doivent être à la même hauteur. Présentez tout à blanc avant de percer, puis ouvrez chaque porte pour vérifier qu’aucune pièce ne gêne la porte voisine.

Donner au vaisselier son caractère industriel marin

Couper et fixer les cornières en aluminium

Relevez chaque longueur directement sur le caisson terminé. Reportez la mesure sur la cornière, maintenez-la fermement et coupez-la à la scie à métaux. Ébavurez ensuite les arêtes avec une lime douce.

Percez les profilés sur l’établi, puis présentez-les sur les quatre angles. Prépercez le bois avec un foret fin avant de poser les petites vis. Ne serrez pas comme un forcené : l’aluminium mince se déforme assez facilement.

Habiller la façade sans fabriquer d’armature métallique

Les cornières verticales protègent les angles et encadrent le meuble. Un profilé horizontal peut également souligner le bord supérieur ou inférieur de la façade. Mais gardez la main légère.

Le caisson en bois assure déjà toute la structure. Les éléments métalliques n’ont pas besoin de former une armature. C’est justement ce qui rend ce DIY accessible : quelques coupes droites, quelques trous et le tour est joué.

Installer les pieds et renforcer le centre si nécessaire

Retournez le meuble sur une couverture afin de ne pas marquer le plateau. Placez les quatre pieds à platine en retrait de 30 à 50 mm par rapport aux bords, tracez les trous, puis prépercez.

Ajoutez un cinquième pied central si vous comptez ranger beaucoup de vaisselle lourde. Sur 1,50 m de largeur, ce soutien limite les efforts sur le panneau inférieur. Vérifiez toutefois qu’il a exactement la même hauteur que les autres pieds.

Une fois le meuble remis debout, contrôlez sa stabilité et fixez-le au mur. Cette précaution est particulièrement importante si de jeunes enfants peuvent ouvrir les portes ou s’appuyer dessus.

Trouver le bon équilibre entre bois naturel et métal

Le charme du meuble vient du contraste. Je vous conseille donc de conserver une belle surface de pin visible et de réserver le métal aux angles, aux charnières, aux pieds et aux fermetures.

Vous pouvez choisir de l’aluminium brut pour un aspect clair, de l’acier noir pour un style plus atelier ou une finition vieillie pour évoquer les anciens coffres techniques. Évitez simplement de mélanger quatre métaux différents. Deux finitions cohérentes suffisent largement.

Poncer, protéger et mettre le meuble en service

Poncer le pin sans arrondir excessivement les chants

Commencez au grain 120, puis passez au grain 180. Un grain 240 peut être utilisé avant une finition très fine, mais ce n’est pas toujours nécessaire.

Poncez dans le sens des fibres et insistez modérément sur les chants. Le but est de supprimer les échardes, pas de transformer tous les angles en savonnettes. Sur les surfaces planes, utilisez une cale à poncer pour conserver une pression régulière.

Dépoussiérez soigneusement le meuble, y compris autour des charnières et dans les angles. Un chiffon légèrement humide convient, à condition de laisser sécher le bois avant la finition.

Choisir une huile, une cire ou un vernis mat

Une huile incolore ou légèrement blanchie conserve l’aspect naturel du pin. Une cire donne un toucher agréable, mais résiste moins bien aux taches et aux nettoyages répétés. Pour un vaisselier utilisé tous les jours, je préfère généralement un vernis mat, plus facile à entretenir.

Appliquez le produit en couches fines en respectant les indications du fabricant. Si vous envisagez une finition à base d’huile de lin, renseignez-vous auparavant sur les précautions liées à l’huile de lin, notamment pour le stockage des chiffons imbibés.

Démontez si possible les poignées et les charnières avant la finition. Le résultat sera plus propre et vous éviterez de laisser du vernis sur le métal.

Effectuer les derniers réglages et vérifier la stabilité

Lorsque la finition est parfaitement sèche, remontez la quincaillerie et réglez les portes. Vérifiez que les jeux restent réguliers, que les grenouillères ferment sans forcer et que les aimants retiennent correctement les battants.

Posez ensuite le meuble à son emplacement définitif. Contrôlez son niveau et glissez des cales résistantes sous les pieds si le sol est irrégulier. Terminez par la fixation murale avec des chevilles adaptées à la nature du mur.

Charger progressivement les étagères

Ne remplissez pas immédiatement le meuble avec toute la vaisselle de famille. Commencez par répartir quelques objets, observez le comportement des étagères et vérifiez que le caisson ne bouge pas.

Placez les pièces lourdes en bas et répartissez-les sur toute la largeur. Évitez de concentrer une pile imposante au milieu d’une étagère. Si celle-ci fléchit, ajoutez un tasseau sous son chant avant ou un support intermédiaire.

Et voilà : avec une structure en pin toute simple et une quincaillerie bien choisie, vous obtenez un vaisselier industriel marin solide, pratique et sans décoration caricaturale. Prenez votre temps pour l’équerrage et l’alignement des portes : ce sont vraiment les deux points qui font la différence. Merci de m’avoir lu, et n’hésitez pas à découvrir mes autres projets sur Papy Bricolage 😉
